Изоляция для авиации и ОПК: решения для критически важных систем

Отказ бортовой кабельной сети редко начинается с обрыва жилы. Чаще виновата микротрещина в оболочке: через неё проходит конденсат, а дальше идёт коррозия контактной группы. Поэтому в авиационной технике и изделиях оборонного назначения защитные материалы оценивают не по толщине стенки, а по поведению в конкретном режиме: вибрация, перепады давления, контакт с топливом и противообледенительными жидкостями.

Что выводит защитную оболочку из строя раньше срока

Ресурс кабельной сборки расходуется неравномерно. Основная нагрузка приходится на переходные участки: выход из соединителя, проход через переборку, зону крепления скобой. Здесь сходятся изгиб, вибрация и влага, поэтому именно эти точки задают срок службы трассы.

Второй фактор связан с составом среды: гидравлика на фосфатэфирной основе размягчает ПВХ, солевой туман ускоряет коррозию экранов, ультрафиолет старит резины без присадок.

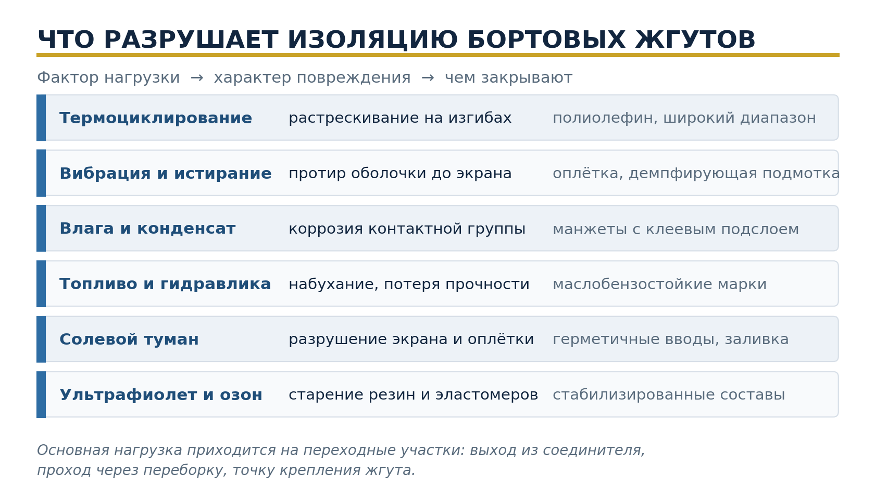

Рис. 1. Факторы, определяющие ресурс защитной оболочки бортового жгута

Термоусаживаемые материалы: настройка под конкретный узел

Трубка давно перестала быть универсальным расходником, и ошибка на этом шаге проявляется после первых термоциклов. Под каждый узел подбирают сочетание характеристик, которое фиксируют в спецификации:

•     коэффициент усадки 2:1, 3:1 или 4:1;

•     наличие клеевого подслоя;

•     рабочий диапазон температур;

•     стойкость к топливу и гидравлике;

•     пригодность к нанесению маркировки.

В каталоге представлен широкий выбор термоусаживаемых трубок, включая маслостойкие и бензостойкие варианты, а также специализированные решения для маркировки.

Такое сочетание решает задачу точнее, чем запас по толщине стенки. Термоусадка для БПЛА подбирается с оглядкой на массу: там, где на пилотируемой технике ставят двухслойную манжету, на беспилотнике берут тонкостенный материал с внутренним клеевым слоем.

Рис. 2. Параметры термоусаживаемой трубки, которые задают в спецификации

Герметизация вводов, переборок и разъёмов

Место входа жгута в корпус остаётся самым уязвимым звеном. Здесь работают концевые манжеты с адгезивным подслоем, вводы с эластомерным уплотнением и формованные детали по геометрии хвостовика. В разделе герметизации кабельных каналов представлены как готовые комплекты для герметизации каналов, так и специализированные составы для гидроизоляции вводов. Задача сводится к одному: исключить капиллярный путь для влаги.

Отдельно проверяют чистоту поверхности: следы технологических смазок снижают прочность соединения в разы, поэтому детали обезжиривают перед монтажом.

Проектирование жгута: что закладывают заранее

Кабельная архитектура определяет ремонтопригодность изделия на весь срок службы, а переделка после первых испытаний обходится дорого. На этапе проекта фиксируют четыре решения:

1.     Разделение по классам сигналов. Силовые, сигнальные и высокочастотные линии разводят разными трассами.

2.     Защита переходов. На изгибах и точках крепления предусматривают манжету, отвод или демпфирующую подмотку. Для этих задач в разделе термоусаживаемых манжет представлены армированные манжеты и термоусаживаемые колпачки, обеспечивающие надежную герметизацию в самых ответственных узлах.

3.     Ремонтная длина. Запас провода у соединителя позволяет переразделать контакт без замены ветви.

4.     Читаемая маркировка. Обозначение сохраняет разборчивость после термоциклов и контакта с ГСМ.

Такой набор экономит время на доводке. Большинство замечаний по итогам стендовых испытаний касается не схемотехники, а физического исполнения трассы.

Как подтвердить характеристики до монтажа

Паспорт описывает типовую партию, а на изделие идёт конкретная. Разница проявляется на границе рабочего диапазона, поэтому входной контроль строят по нескольким пунктам:

–    Запросите протокол испытаний на поставляемую партию, а не сертификат серии.

–    Проведите пробную усадку на образце тем же инструментом, что пойдёт в цех.

–    Уточните срок хранения адгезивных материалов: после его истечения клей теряет свойства.

–    Зафиксируйте режим нагрева в технологической карте: температуру и время выдержки.

Проверка занимает часы работы технолога, тогда как переборка готового жгута отнимает недели.

Что это даёт на практике

Изоляция и герметизация в авиационных системах складываются из деталей, которые дешевле заложить в проект, чем исправлять после испытаний. Подбор идёт быстрее, когда поставщик сразу получает исходные данные: диапазон температур, перечень агрессивных сред, сечения проводов и ограничения по массе. По такому набору спецификация собирается за один цикл согласования.
