Высоковольтная изоляция: термоусаживаемые трубки для шин и кабелей 10 кВ

В ячейке распределительного устройства 10 кВ место всегда в дефиците. Проектировщик разводит сборные шины, считает воздушные промежутки и упирается в габарит корпуса: чтобы выдержать нормируемые расстояния, ячейку приходится делать шире. Полимерная изоляция токоведущих частей снимает это ограничение. Она усиливает электрическую прочность там, где воздушный зазор уже ненадёжен, и позволяет сблизить фазы без риска междуфазного перекрытия.

Где термоусадка выигрывает у воздушного промежутка

Воздух как диэлектрик капризен: его прочность падает при высокой влажности, а на опорных изоляторах оседает проводящая пыль. Твёрдая полимерная оболочка от этих факторов не зависит. Высоковольтная термоусаживаемая трубка из радиационно-сшитого полиолефина при нагреве плотно облегает шину, повторяет её профиль вместе с углами и изгибами и образует сплошной слой без воздушных включений.

Такое покрытие закрывает сразу несколько эксплуатационных задач:

• защита от замыкания при случайном касании;
• цветовая маркировка фаз без наклеек;
• барьер для наведённых разрядов;
• стойкость к ультрафиолету и конденсату;
• сокращение габаритов распределительного устройства.

Обслуживания эти функции не требуют весь срок службы оборудования: усаженный полиолефин сохраняет форму при повторных нагревах, он размягчается, но не разрушается. Ремонт сводится к замене повреждённого участка, а не всей шинной сборки.

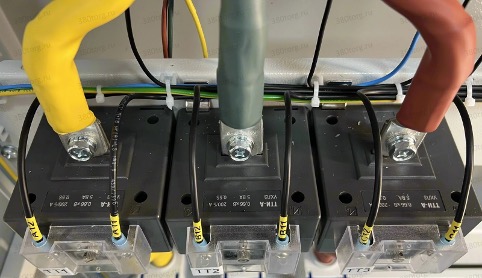

Цвет покрытия заменяет фазную маркировку и упрощает обслуживание ячейки

Подбор материала под шину: типоразмер и класс напряжения

Изоляция шин 10 кВ строится на двух параметрах: коэффициенте усадки и толщине стенки. Диаметр до усадки берут с запасом относительно наибольшего габарита шины, диаметр после усадки заведомо меньше, чтобы материал сел плотно. При коэффициенте 3:1 одна позиция перекрывает широкий диапазон сечений и сокращает складскую номенклатуру.

Толщину стенки выбирают по классу напряжения и расстоянию между фазами: среднестенные марки применяют на 10–24 кВ, толстостенные ставят на 35 кВ и выше, а также в соединительных муфтах, где нужен запас над гильзой. Востребованные позиции удобно сравнить по основным характеристикам:

Медь и алюминий изолируют одними и теми же марками, разница только в подготовке поверхности. Если шина покрыта лаком или окислена, покрытие ляжет неровно и на границе останется воздушный карман.

Масло и трекинг: две задачи с разными материалами

Кабельная арматура работает в других условиях, чем шинная сборка. В соединительных муфтах на кабелях с бумажно-масляной изоляцией пропиточный состав разрушает обычный полиолефин, поэтому здесь ставят маслостойкие марки AHOT и SPOE. У концевых муфт наружной установки причина отказа обычно другая и связана с состоянием поверхности, а не с толщиной изоляции.

Трекинг развивается годами: атмосферные загрязнения на поверхности муфты во влажном воздухе начинают проводить ток, поверхностные разряды выжигают в полимере проводящие дорожки, и изоляция теряет прочность задолго до окончания ресурса кабеля.

Против трекинга работают композитные составы с наполнителем, который отводит тепло от точки разряда. На кабелях выше 10 кВ применяют ещё и полупроводящие материалы: они выравнивают напряжённость поля на срезе экрана, где градиент максимален.

Монтаж: где чаще всего теряют качество

Сам материал подводит редко. Большинство дефектов, которые выявляют испытания повышенным напряжением, связаны с нарушением процедуры усадки: перегревом, неравномерным прогревом или плохо подготовленной поверхностью. Порядок работ такой:

1. Подготовка поверхности. Шину обезжиривают и притупляют острые кромки: на угле с малым радиусом стенка растягивается и теряет расчётную толщину.
2. Примерка отрезка. Длину берут с перекрытием опорных точек, чтобы стык не пришёлся на зону крепления.
3. Прогрев. Работают мягким пламенем горелки или промышленным феном, ведут инструмент по кругу от середины отрезка к краям.
4. Контроль усадки. Материал должен облегать профиль без складок и пузырей, а на прямоугольной шине точно повторять углы.
5. Выдержка. До подачи напряжения покрытию дают полностью остыть, иначе внутренние напряжения приведут к отслоению.

Чаще всего нарушают третий пункт: греют с одной стороны, полимер садится неравномерно, и под ним остаётся воздушная полость. Со временем она становится очагом частичных разрядов.

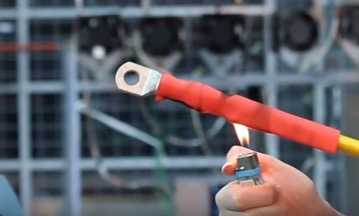

Прогрев ведут от середины к краям, иначе под покрытием остаётся воздух

Поставка и подбор комплекта

«Кросс-Контакт» поставляет высоковольтные термоусаживаемые изделия Raychem (TE Connectivity), 3M и ACS со склада в Москве. Подбор ведём от задачи: по сечению шины, классу напряжения и условиям установки. Что получает заказчик:

▪       Автоматическая нарезка — режем материал на отрезки нужной длины по вашему списку, размечать его на объекте не придётся.

▪       Комплектность — кроме трубок отгружаем перчатки, юбки, гильзы и мастики: муфта собирается из позиций одного поставщика.

▪       Сертификация — изделия прошли добровольную сертификацию по системе ГОСТ Р, документы передаём вместе с отгрузкой.

▪       Доставка — до терминала транспортной компании «Деловые Линии» груз отправляем бесплатно.

Проектным организациям готовим подборку аналогов: если позиция снята с производства или срок поставки не устраивает, предлагаем замену того же класса напряжения.

Пришлите чертёж ячейки или спецификацию по адресу Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра., и мы рассчитаем расход по каждому типоразмеру. Расчётом занимается технический специалист, поэтому в ответ вы получите рабочую спецификацию с длинами и количеством, а не прайс-лист.
